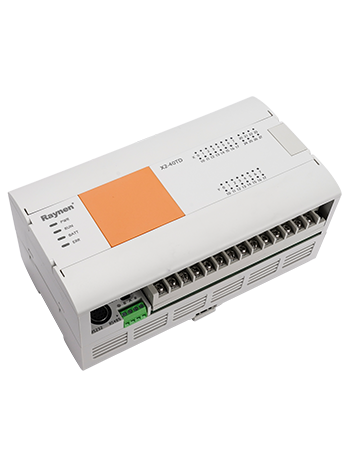

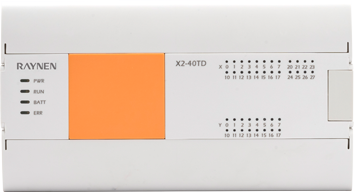

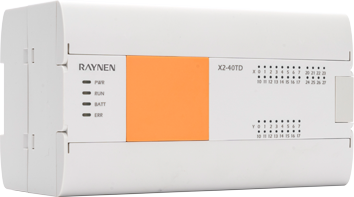

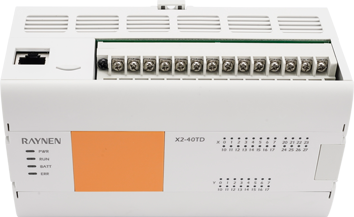

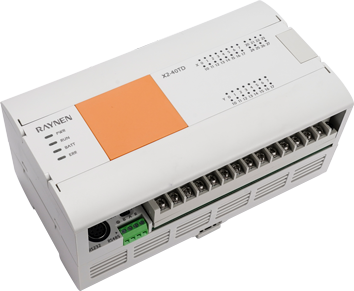

▲ 标准型PLC

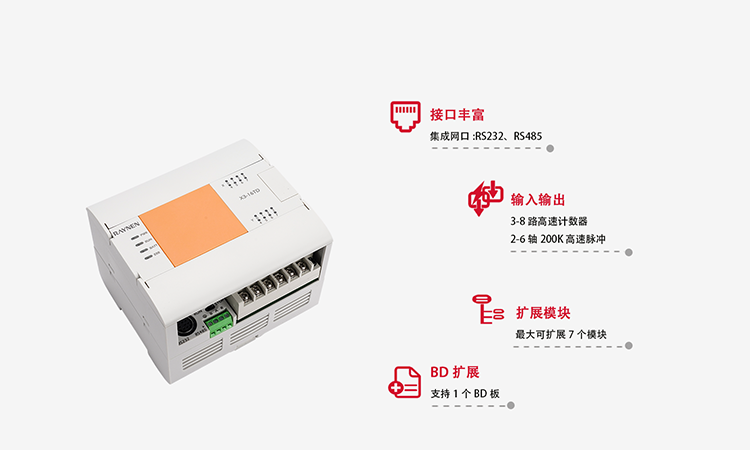

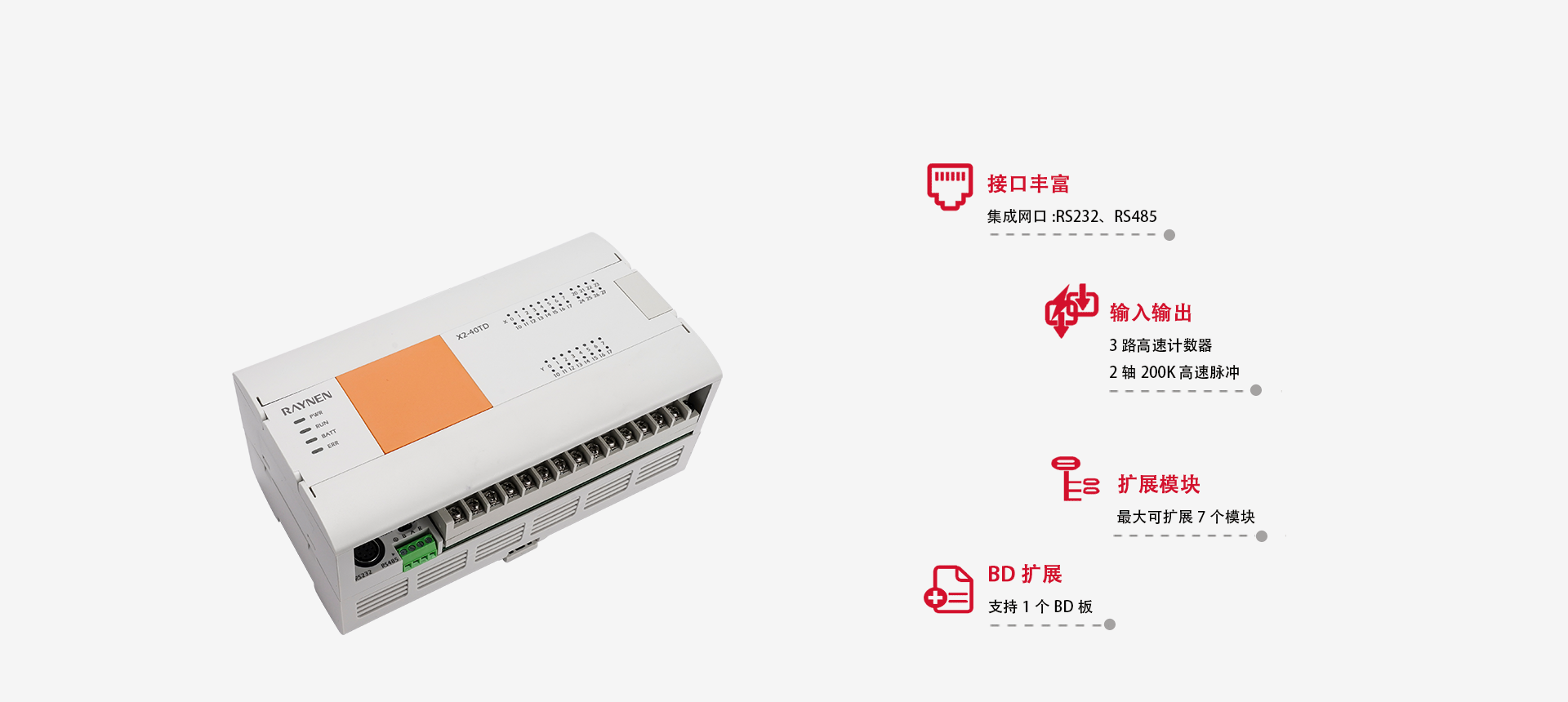

▲ 具备直线插补、两轴高速脉冲输出、高速计数等运动控制功能
▲ 实时时钟，掉电数据永久保持
▲ 支持一个BD扩展板，最大可扩展7个模块。
| 型号 | 输入点数 | 输出点数 | 电源电压（V) | 样本下载 |
|---|---|---|---|---|
| X2-24TD | 14 | 10 | DC24V | 下载 |
| X2-32TD | 16 | 16 | DC24V | |
| X2-40TD | 24 | 16 | DC24V | |
| X2-48TD | 28 | 20 | DC24V | |
| X2-60TD | 36 | 24 | DC24V |
■ 电源规格：
| 项 目 | 电 源 规 格 | |||
|---|---|---|---|---|
| X2-24TD | X2-32TD | X2-40TD | X2-60TD | |
| 消耗功率 | 10W | 12W | 12W | 14W |
电源电压 | DC24V | |||
| 电源电压范围 | DC 20.4 ~ 28.8V | |||
| 允许瞬时停电时间 | 对5ms 以下的瞬时停电会继续运行 | |||
| 电源保险丝 | 60V 2A | |||
| 冲击电流 | 12A，0.5ms 以下/28.8V DC | |||
| DC24V 供给电源 | 300mA 以下 | |||
| DC5V 内置电源 | 800mA 以下 | |||
■ 输入规格：
| 项 目 | 输 入 规 格 | |||||
|---|---|---|---|---|---|---|
| X2-24TD | X2-32TD | X2-40TD | X2-60TD | |||
| 输入点数 | 14 | 16 | 24 | 36 | ||
| 高速计数器 | 单相200KHz[3 个] AB 相100KHz[3 个] | |||||
| 输入方式 | 漏型/ 源型 | |||||
| 输入信号电压 | DC 电源型：DC20.4V ~ 28.8V | |||||
| 输入阻抗 | X0-X5 | 3.3K | ||||
| X6-X7 | 5.6K | 3.3K | ||||
| X10 以上 | - | 5.6K | ||||
| ON 输入 感应电流 | X0-X5 | 5mA 以上 | ||||
| X6-X7 | 4mA | 5mA 以上 | ||||
| X10 以上 | - | 4mA 以上 | ||||
| OFF 输入感应电流 | 1mA 以上 | |||||
| 输入响应时间 | 小于4.5ms | |||||
| 输入信号形式 | 无电压触点输入 | |||||
| 漏型输入时：NPN 开集电极型晶体管 | ||||||
| 源型输入时：PNP 开集电极型晶体管 | ||||||
| 输入回路隔离 | 光耦隔离 | |||||
| 输入动作的显示 | 光耦驱动时面板上的LED 灯亮 | |||||
■ 晶体管输出规格：
| 项 目 | 晶体管输出规格 | |||||
|---|---|---|---|---|---|---|
| X2-24TD | X2-32TD | X2-40TD | X2-60TD | |||
| 输入点数 | 10 | 16 | 16 | 24 | ||
| 脉冲频率（最大） | 单端 轴200K | |||||
| 输出方式 | 晶体管/ 漏型输出 | |||||
| 外部电源 | DC5 ~ 30V | |||||
| 最大负载 | 阻性负载 | 0.5A/ 每路 | ||||
| 感性负载 | 12W/DC24V | |||||
| 电灯负载 | 5W/DC24V | |||||
| 最小负载 | 5mA（DC5 ~ 24V） | |||||
| 响应时间 | OFF → ON | 高速：5μs 以下/10mA 以上(DC5 ~ 24V) | ||||
| 普通：0.2ms 以下/200mA 以上(DC24V) | ||||||
| ON → OFF | 高速：5μs 以下/10mA 以上(DC5 ~ 24V) | |||||
| 普通：0.2ms 以下/200mA 以上(DC24V) | ||||||
| 回路隔离 | 光耦隔离 | |||||
| 输出动作的显示 | 光耦驱动时面板上的LED 灯亮 | |||||
