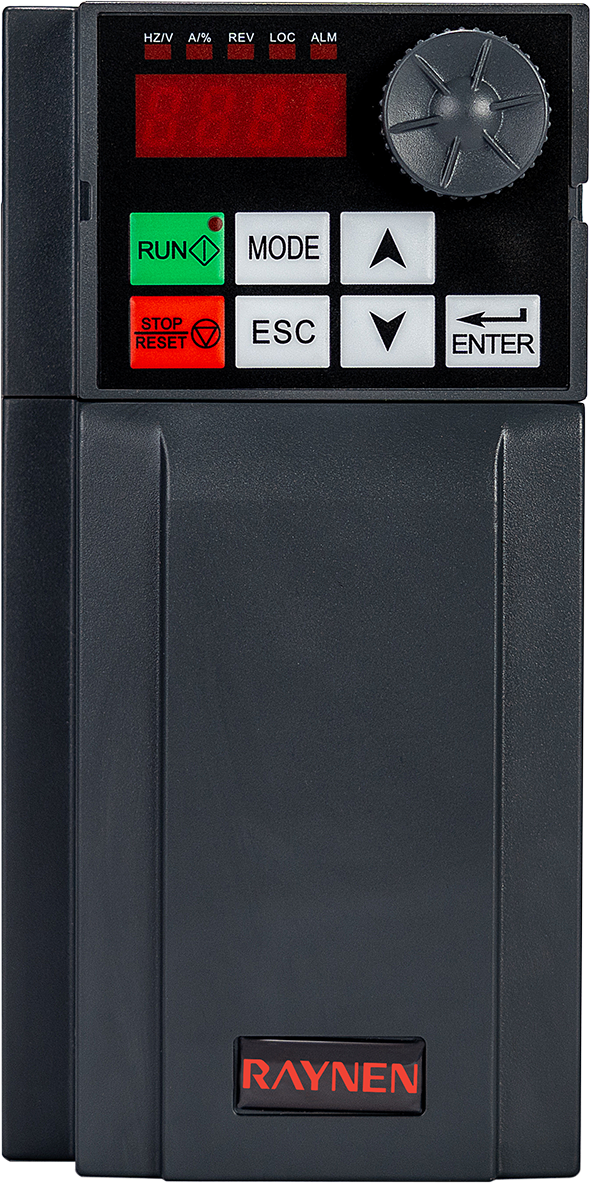

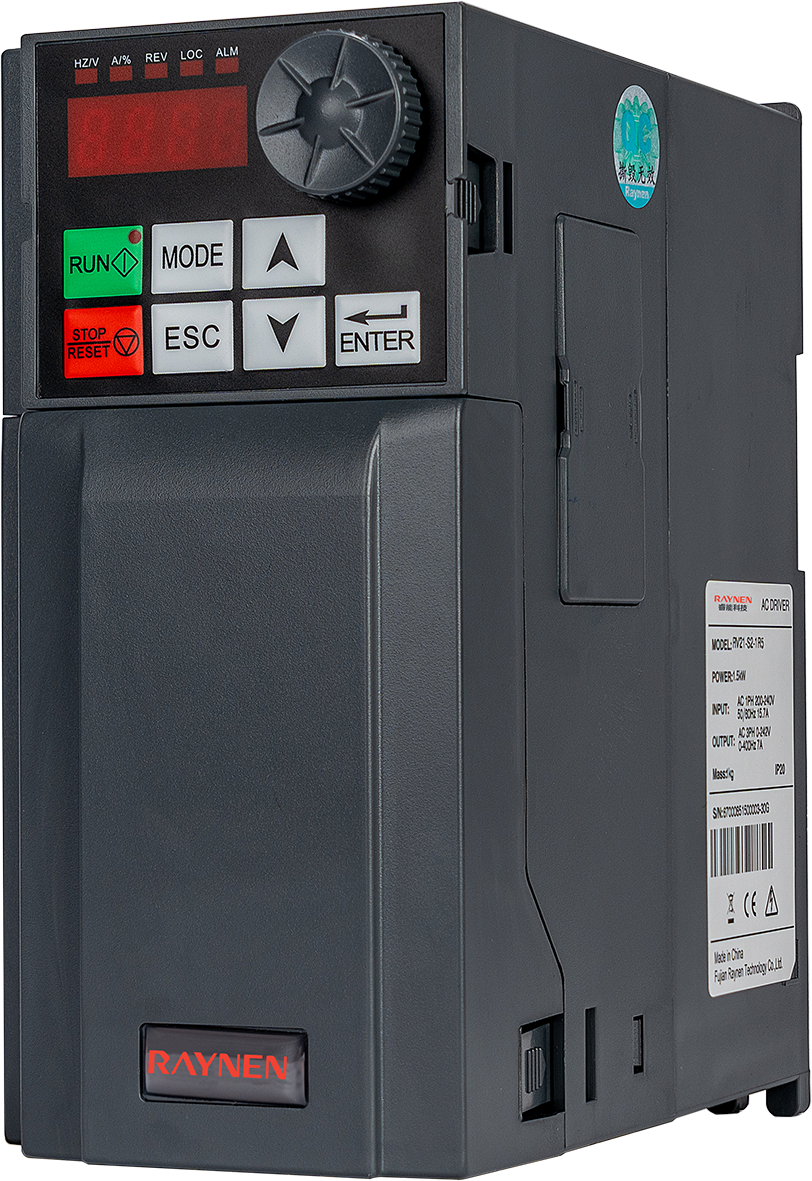

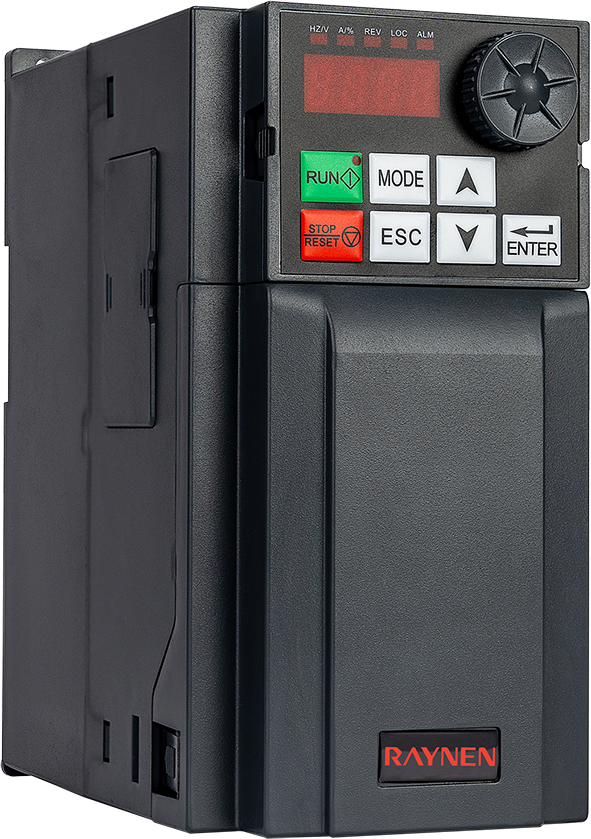

RV21变频器是一款迷你型单相变频器，结构紧凑、操作方便，特别适合于简单工业机械或一些民用设备。
▶ 单相S2型
变频器型号 （单相S2） | 适配电机 (kW) | 额定输入电流 (A) | 额定输出电流 (A) | 外形尺寸（mm） | 安装尺寸（mm） | ||||
| H | W | D | H1 | W1 | 孔径 | ||||
| RV21-S2-0R4 | 0.4 | 6.3 | 2.5 | 170 | 81 | 142 | 161 | 64.5 | Φ5 |
| RV21-S2-0R7 | 0.75 | 11.5 | 5 | ||||||
| RV21-S2-1R5 | 1.5 | 15.7 | 7 | ||||||
| RV21-S2-2R2 | 2.2 | 27 | 10 | ||||||
▶ 三相T3型
变频器型号 （三相T3） | 适配电机 (kW) | 额定输入电流 (A) | 额定输出电流 (A) | 外形尺寸（mm） | 安装尺寸（mm） | ||||
| H | W | D | H1 | W1 | 孔径 | ||||
| RV21-T3-0R4G/0R7P | 0.4 | 2.1 | 1.5 | 170 | 81 | 142 | 161 | 64.5 | Φ5 |
| RV21-T3-0R7G/1R5P | 0.75 | 3.6 | 2.6 | ||||||
| RV21-T3-1R5G/2R2P | 1.5 | 6.4 | 4.1 | ||||||
| RV21-T3-2R2G/3P | 2.2 | 8.7 | 5.5 | 145 | 107 | 160.4 | 135 | 95 | Φ5 |
| RV21-T3-3G/4P | 3 | 10.9 | 6.9 | ||||||
| RV21-T3-4G/5R5P | 4 | 14 | 9.5 | 200 | 138 | 144.6 | 188 | 124 | Φ5 |
| RV21-T3-5R5G/7R5P | 5.5 | 20.7 | 12.6 | ||||||
| RV21-T3-7R5G/11P | 7.5 | 26.5 | 18.5 | 232 | 153 | 169.8 | 220 | 139 | Φ5 |
| RV21-T3-11G/15P | 11 | 36.6 | 25 | ||||||
| 基本应用功能 | |
| 低频转矩提升 | 通过电压提升、转矩提升可分别提高V/F控制、无速度传感器矢量控制的低频转矩约0.1%~30.0% |
| V/F曲线 | 直线型、多点型 |
| 加减速曲线 | 直线或S型加减速；三组加减速时间；加减速时间范围：0-3200s |
| 自动电压调整（AVR） | 当电网电压变化时，能自动保持输出电压恒定 |
| 内置PID | 可方便实现过程控制的闭环控制系统 |
| 直流制动 | 直流制动范围：0.0Hz-最大频率；制动时间：0.0s-20.0s 制动动作电流值：0%-100% |
| 点动控制 | 可实现电机的即开即停；点动频率设定范围：0.0-20.0Hz 点动停机方式：减速/自由/直流制动 |
| 跳频 | 可以设置3个跳频点及对应跳频范围，避免变频器在该频率带内运行 |
| 多段速 | 通过4个逻辑输入端口最多可以设置15个运行频率 |
| 输入求和 | 将2路模拟输入的代数运算结果作为频率设定，使频率设定更灵活 |
| 2套电机参数切换 | 可以设置两套电机参数，并自由切换以匹配当前被驱动电机 |
| 变频器保护 | 输入/输出缺相保护、欠载检测、过转矩保护、欠压保护、过压保护、过流保护、过热保护、相间短路保护 |
| 电机保护 | 电机热保护、电机电流限幅、电机过载、电机短路 |
| 电器特性 | |
| 输入电压 | 三相交流，380-480V，50/60Hz 或 单相交流，200-240V,50/60Hz |
| 输出电压 | 0-100%输入电压，0.5Hz - 400Hz |
| 控制模式 | 恒转矩V/F，二次方负载V/F，无位置传感器矢量控制，节能模式 |
| 开关频率 | 1.5kHz - 12kHz 可以设置开关频率自动调节功能：温度升高时，自动降低开关频率 温度恢复正常后，开关频率还原为初始值 |
| 过电流能力 | 150%额定输出电流60s，200%额定输出电流2s |
| 控制信号 | ||
| 频率设定信号 | 集成操作面板 | 薄膜开关（按键）,调速旋钮（电位计） |
| 外部信号 | UP/DOWN给定、模拟输入、多段速、外引面板、串行通信 | |
| 起停控制信号 | 集成操作面板 | RUN、STOP按键 |
| 外部信号 | 逻辑输入端子、外引面板、串行通信 | |
| 控制电路特性 | ||
| 可用内部电源 | 10V 24V | 10VDC ±5%，最大电流10mA，用于基准电位计 24VDC ±5%，最大电流100mA，用于逻辑输入口 |
| 模拟输入 | AI1 | 电压模拟输入：0-5VDC，或0-10VDC，阻抗为30k 电流模拟输入：0/4-20mADC，阻抗为250Ω 分辨率：10位A/D转换 出厂默认设置：0-5VDC电压输入 |
| AI2 | 电压模拟输入：0-10VDC，或PTC探头输入 分辨率：10位A/D转换 | |
| 逻辑输入 | LI1-LI8 | 0-24VDC电源 正逻辑（source）、负逻辑（sink）可选，出厂默认为负逻辑 正转、反转、运行、故障复位、多段速等69种功能可选 220V 0.4kw-2.2kw及380V 0.4kw-0.75kw 产品仅有6路：LI1-LI6 |
| 逻辑输入 | AI1、AI2 强制有效输入 | 11kW（含）以下的变频器中，AI1、AI2可以设置为逻辑输入 f309、f310为强制有效输入，上电期间其配置功能一直有效 |
| 模拟输出 | AO1、AO2 | 电压模拟输出：0-10VDC，最小负载阻抗为470Ω 电流模拟输出：0/4-20mA，最大负载阻抗为700Ω 分辨率：8位 输出频率、输出电流、速度给定、串行输出数据等多种功能可选 220V 0.4kw-2.2kw及380V 0.4kw-0.75kw 产品仅有1路模拟量输出，即AO1 |
| 逻辑输出 | LO、CLO | 集电极开路，最大电流100mA，最大电压30VDC 逻辑输出或脉冲输出可选，出厂默认设置为逻辑输出 输出频率、输出电流、速度给定等多种输出功能可选 |
| 继电器输出 | T1A、T1B、T1C T2A、T2B、T2C | T1A常开，T1B常闭，T1C公共点 T2A常开，T2B常闭，T2C公共点 触点容量： 5A @ 250VAC，5A @ 30VDC 故障、报警、设定频率到达等多种功能可选 T1A默认故障，T2A默认运行 220V 0.4kw-2.2kw及380V 0.4kw-0.75kw 产品仅有1路继电器 输出，即T1A-T1B-T1C |
| 串行通信 | MODBUS-RTU，2线RS-485，端子接口 | |
| 保护功能 | |
| 变频器保护 | 输入缺相保护、输出缺相保护、欠载检测、过转矩保护、欠压保护、过压保护、过流保护、过热保护、相间短路保护 |
| 电机保护 | 电机热保护、电机电流限幅、电机过载、电机短路 |
| 环境特性 | |||
| 防护等级 | IP20 | 环境湿度 | 95%无冷凝或积水 |
| 工作温度/贮存温度 | -10~40℃/-20~60℃ | 海拔高度 | 1000m以下 |
| 冷却方式 | 强制风冷 | 安装场所 | 室内 |
