RV1000系列高压变频器

切换产品

返回列表

低压变频器

RV32系列高性能双显变频器

RV31系列通用型变频器

RV21系列精巧型变频器

RV6000系列通用型变频器

RV51系列电流闭环矢量型变频器

高压变频器

RV1000系列高压变频器

产品概览

规格参数

资料下载

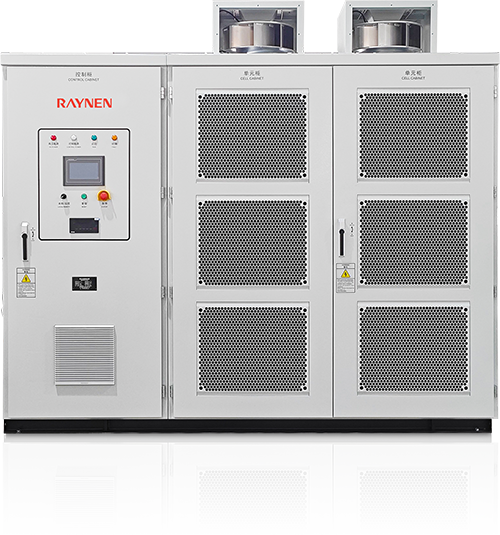

RV1000系列高压变频器

RV1000系列高压变频器是睿能设计制造的集国际尖端电力电子技术和矢量控制技术于一体的高-高电压源型高压变频器，它通过移相整流变压器极大地抑制了网侧输入谐波电流，通过多级H桥功率单元级联的方式实现电压叠加得到几近完美的高压正弦波输出，无需加装任何滤波器即可直接驱动高压电动机。

选型表

选型与规格:3KV

型号	适配电机功率（KW）	变压器容量（KVA）	额定电流（A）	型号	适配电机功率（KW）	变压器容量（KVA）	额定电流（A）
RV1000-3-250	250	300	58	RV1000-3-1250	1250	1600	301
RV1000-3-280	280	350	67	RV1000-3-1400	1400	1800	346
RV1000-3-300	300	375	72	RV1000-3-1500	1500	1900	366
RV1000-3-400	400	500	96	RV1000-3-1600	1600	2000	385
RV1000-3-450	450	560	108	RV1000-3-1800	1800	2250	433
RV1000-3-500	500	630	121	RV1000-3-2000	2000	2500	481
RV1000-3-560	560	700	135	RV1000-3-2240	2240	2800	539
RV1000-3-630	630	800	154	RV1000-3-2500	2500	3150	600
RV1000-3-710	710	900	173	RV1000-3-2800	2800	3500	670
RV1000-3-800	800	1000	192	RV1000-3-3150	3150	3950	750
RV1000-3-900	900	1120	216	RV1000-3-3300	3300	4130	800
RV1000-3-1000	1000	1250	241
RV1000-3-1120	1120	1400	269

选型与规格:6KV

型号	适配电机功率（KW）	变压器容量（KVA）	额定电流（A）	型号	适配电机功率（KW）	变压器容量（KVA）	额定电流（A）
RV1000-6-280	280	350	34	RV1000-6-2240	2240	2800	269
RV1000-6-315	315	400	38	RV1000-6-2500	2500	3150	303
RV1000-6-355	355	450	43	RV1000-6-2600	2600	3300	318
RV1000-6-400	400	500	48	RV1000-6-2800	2800	3500	337
RV1000-6-450	450	560	54	RV1000-6-3150	3150	4000	385
RV1000-6-500	500	630	61	RV1000-6-3550	3550	4500	433
RV1000-6-560	560	700	67	RV1000-6-4000	4000	5000	481
RV1000-6-630	630	800	77	RV1000-6-4500	4500	5800	558
RV1000-6-710	710	900	87	RV1000-6-5000	5000	6300	600
RV1000-6-800	800	1000	96	RV1000-6-5600	5600	7000	673
RV1000-6-900	900	1120	108	RV1000-6-6300	6300	8000	770
RV1000-6-1000	1000	1250	120	RV1000-6-7100	7100	9000	870
RV1000-6-1120	1120	1400	135	RV1000-6-8000	8000	10000	962
RV1000-6-1250	1250	1600	154
RV1000-6-1400	1400	1800	173
RV1000-6-1500	1500	1900	183
RV1000-6-1600	1600	2000	192
RV1000-6-1800	1800	2250	217
RV1000-6-2000	2000	2500	241

选型与规格:10KV

型号	适配电机功率（KW）	变压器容量（KVA）	额定电流（A）	型号	适配电机功率（KW）	变压器容量（KVA）	额定电流（A）
RV1000-10-280	280	350	20	RV1000-10-2500	2500	3150	182
RV1000-10-315	315	400	23	RV1000-10-2650	2650	3300	191
RV1000-10-355	355	450	26	RV1000-10-2800	2800	3500	202
RV1000-10-400	400	500	29	RV1000-10-3150	3150	4000	231
RV1000-10-450	450	560	32	RV1000-10-3400	3400	4250	245
RV1000-10-500	500	630	36	RV1000-10-3550	3550	4400	254
RV1000-10-560	560	700	40	RV1000-10-4000	4000	5000	289
RV1000-10-630	630	800	46	RV1000-10-4500	4500	5800	335
RV1000-10-710	710	900	52	RV1000-10-5000	5000	6300	364
RV1000-10-800	800	1000	58	RV1000-10-5600	5600	7000	404
RV1000-10-900	900	1120	65	RV1000-10-6300	6300	8000	462
RV1000-10-1000	1000	1250	72	RV1000-10-7100	7100	9000	520
RV1000-10-1120	1120	1400	81	RV1000-10-8000	8000	10000	577
RV1000-10-1250	1250	1600	92	RV1000-10-9000	9000	11200	650
RV1000-10-1400	1400	1800	104	RV1000-10-10000	10000	12500	720
RV1000-10-1500	1500	1900	110	RV1000-10-11200	11200	14000	810
RV1000-10-1600	1600	2000	115	RV1000-10-12500	12500	16000	920
RV1000-10-1800	1800	2250	130
RV1000-10-2000	2000	2500	144
RV1000-10-2240	2240	2800	162

■输入电源：

项目	输入电源
输入线电压	3.0~35kV（-10%~+10%）
输入电压波动	-35%~+15%额定电压
输入电源频率	50/60Hz±5%
输入功率因数	负载超过20%时可达到0.95以上
控制电源	三相四线制380V，5~50kVA（根据变频器容量配备）

■输出电源：

项目	输出电源
输出线电压	3.0~11kV
输出频率	0~300Hz
输出频率漂移	±5%
输出效率	≥96%
输出频率分辨率	0.01Hz

■控制性能：

项目	控制性能
调速范围	0~300Hz（与电机有关）
过载能力	120%，60s（可根据用户要求设计）
控制方式	过压、过流、短路、过热、光纤通讯、单元等
控制精度	±0.5%
负载转矩特性	平方转矩负载、恒转矩负载
加减速时间	0~3200S（根据负载特性调节）
主要保护功能	过压、过流、短路、过热、光纤通讯、单元等

■环境条件：

项目	环境条件
防护等级	IP30
冷却方式	强制风冷
维护方式	前后维护
运行环境温度	-3-+40℃，+40~50℃降额运行
储存运输温度	-20~+70℃
湿度	＜95%，无凝露
振动	0.9g以下
使用场所	无腐蚀，爆炸性气体，灰尘的室内
使用海拔	≤1000m，1000~2000m降额，每高100m降额1%，高于3000m请提前咨询

RV1000系列高压变频器样本

产品样本 | 2024年01月19日

下载

RV1000系列高压变频器使用手册

使用手册 | 2024年01月19日

下载
