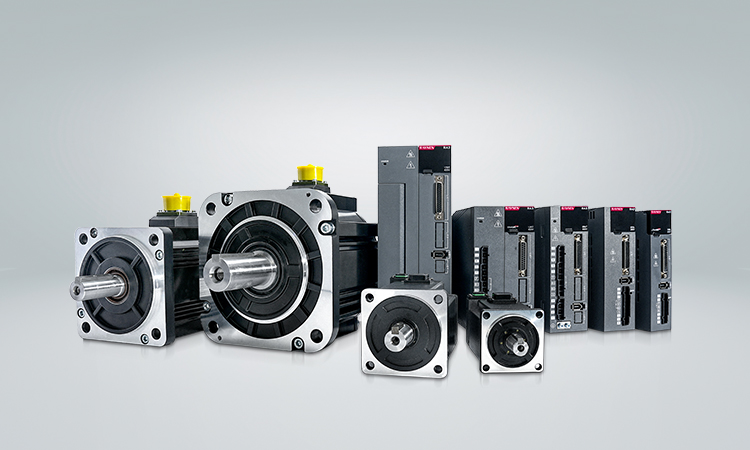

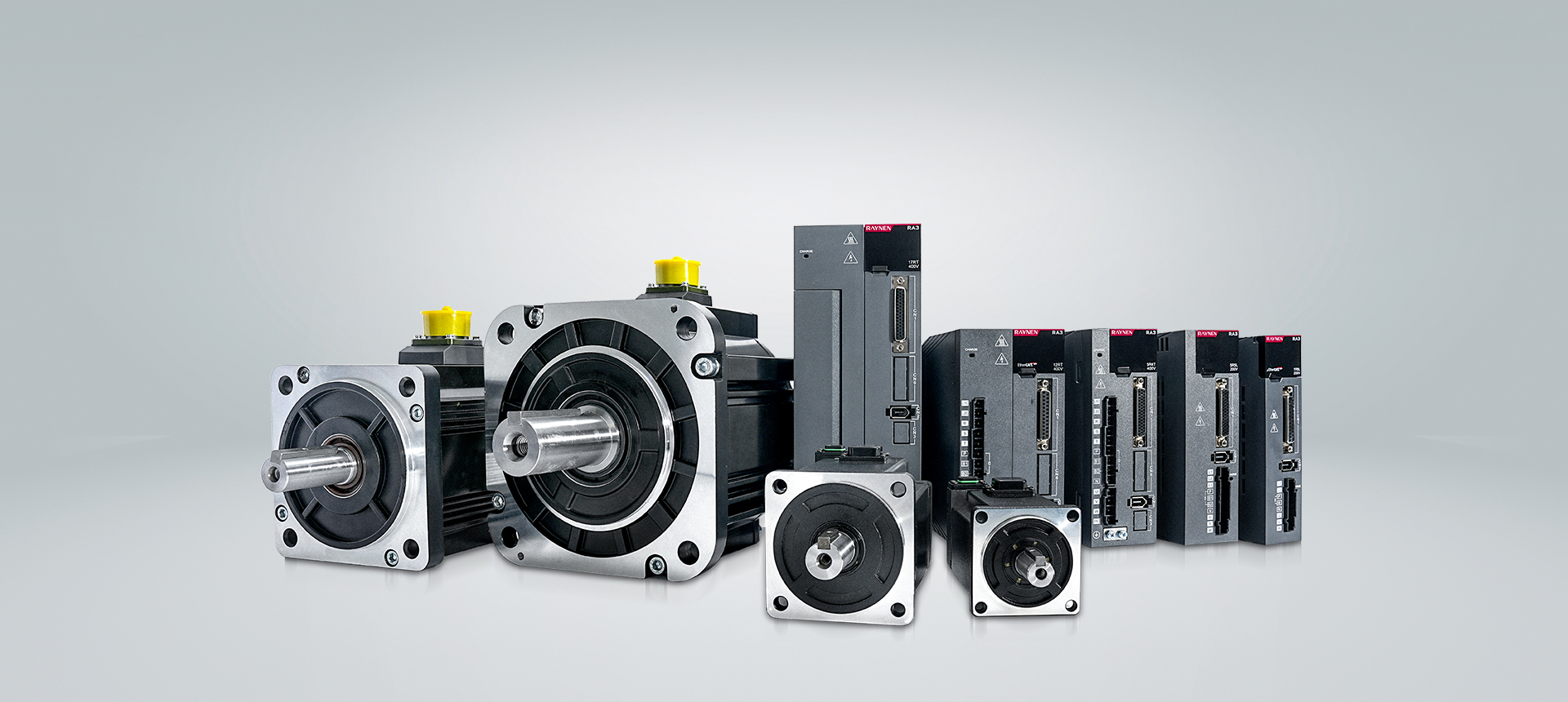

MA3系列伺服是睿能科技依托第三代研发技术平台打造的全新电机产品，制造工艺提升，小型化、高防护、更节能。
速度带宽3kHz，更快的EtherCAT通讯响应和电流环响应，更短的到位时间，更优秀的跟随性，散热性能更强，稳定应用于电子制造等行业
额定状态低于0.5%的转矩波动率，仅±1rpm的速度波动，减少电抗干扰，保证客户运行流畅和加工的一致性，提升良品率
支持STO和全闭环功能，覆盖功率段更广泛，支持多种应用场景，保证客户的应用需求
| 产品系列 | 惯量等级 |
法兰 |
额定功率 |
额定转速 （最高转速） （rpm） |
电压等级 |
额定转矩 |
转动惯量
|
电机型号 |
驱动器型号 | 过载倍数 |
|---|---|---|---|---|---|---|---|---|---|---|
| MA3 |
低惯量 (MA3S) |
40 | 0.1 | 3000（7000） | 220V
|
0.32 | 0.0368(0.0374) | MA3S-M04010F | 1R6L | 4 |
| 60 | 0.2 | 0.64 | 0.17（0.18） | MA3S-M06020F | 1R6L | 3.5 | ||||
| 0.4 | 1.27 | 0.32（0.33） | MA3S-M06040F | 2R8L | 3.5 | |||||
| 80 |
0.75 | 2.39 | 0.92（1.02） | MA3S-M08075F | 5R5L | 3.5 | ||||
| 1 | 3.18 | 1.2（1.3） | MA3S-M08100F | 6R6L/7R6M | 2.5/3.5 | |||||
| 100 | 1 | 3000（6500） | 3.18 | 1.75(1.95) | MA3S-M10100F | 6R6L/7R6M | 2.5/3.5 | |||
| 1.5 | 4.9 | 2.5(2.7) | MA3S-M10150F | 12RM | 3.5 | |||||
| 2 | 6.37 | 3.1(3.3) | MA3S-M10200F | 12RM | 3.5 | |||||
| 2.5 | 7.96 | 4（5.2） | MA3S-M10250F | 12RM | 3.5 | |||||
| 130 |
3 | 9.55 | 6.2(8.1) | MA3S-M13300F | 18RN* | 3 | ||||
| 4 | 12.7 | 10.59(12.49) | MA3S-M13400F | 27RN* | 3 | |||||
| 5 | 15.9 | 13.15(15.05) | MA3S-M13500F | 27RN* | 3 | |||||
| 100 | 2.5 | 380V | 7.96 | 4(4.2) | MA3S-T10250F | 8R4T/12RT | 2.5/3.5 | |||
| 130 | 3 | 9.55 | 6.2(8.1) | MA3S-T13300F | 12RT | 3 | ||||
| 4 | 12.7 | 10.59(12.49) | MA3S-T13400F | 17RT | 3 | |||||
| 5 | 15.9 | 13.15(15.05) | MA3S-T13500F | 17RT | 3 |
| 产品系列 | 惯量等级 |
法兰 |
额定功率 |
额定转速 （最高转速） （rpm） |
电压等级 |
额定转矩 |
转动惯量
|
电机型号 |
驱动器型号 | 过载倍数 |
|---|---|---|---|---|---|---|---|---|---|---|
| MA3 |
中惯量 (MA3D) |
40 | 0.05 | 3000（7000） | 220V |
0.16 | 0.031（0.032） | MA3D-M04005F | 1R6L | 4 |
| 0.1 | 0.32 | 0.067(0.068) | MA3D-M04010F | 1R6L | 4 | |||||
| 0.15 | 0.48 | 0.086（0.087） | MA3D-M04015F | 1R6L | 4 | |||||
| 60 | 0.2 | 0.64 | 0.29(0.3) | MA3D-M06020F | 1R6L | 4 | ||||
| 0.4 | 1.27 | 0.54(0.5) | MA3D-M06040F | 2R8L | 4 | |||||
| 0.6 | 1.91 | 0.8(0.81) | MA3D-M06060F | 5R5L | 4 | |||||
| 80 | 0.75 | 2.39 | 1.55(1.65) | MA3D-M08075F | 5R5L | 4 | ||||
| 1 | 3.18 | 2(2.1) | MA3D-M08100F | 6R6L/7R6M | 2.5/3.5 | |||||
| 180 | 2.9 | 1500（4500） | 220V | 18.5 | 41.3 (47.2) | MA3D-M18290C | 18RN* | 2.5 | ||
| 4.4 | 220V | 22.1 | 57.6 (63.4) | MA3D-M18440C | 27RN* | 2.5 | ||||
| 2.9 | 380V | 18.5 | 41.3(47.2) | MA3D-T18290C | 12RT | 2.5 | ||||
| 4.4 | 28 | 57.6(63.4) | MA3D-T18440C | 17RT | 2.5 | |||||
| 5.5 | 35 | 81(86.6) | MA3D-T18550C | 21RT | 2.5 | |||||
| 7.5 | 48 | 119.6(124.6) | MA3D-T18750C | 26RT | 2.5 |
| 产品系列 | 惯量等级 |
法兰 |
额定功率 |
额定转速 （最高转速） （rpm） |
电压等级 |
额定转矩 |
转动惯量
|
电机型号 |
驱动器型号 | 过载倍数 |
|---|---|---|---|---|---|---|---|---|---|---|
| MA3 |
高惯量 (MA3H) |
130 | 0.85 | 1500（4500） | 220V |
5.41 | 14.8(16.9) | MA3H-M13085C | 6R6L/7R6M | 2.5/3 |
| 1.3 | 8.28 | 21(23.1) | MA3H-M13130C | 12RM | 3 | |||||
| 1.8 | 11.46 | 28.5(30.6) | MA3H-M13180C | 12RM | 3 | |||||
| 2.3 | 1500（3000） | 14.64 | 34.8(36.9) | MA3H-M13230C | 12RM | 3 | ||||
| 0.85 | 1500（4500） | 380V | 5.41 | 14.8(16.9) | MA3H-T13085C | 3R5T | 3 | |||
| 1.3 | 8.28 | 21(23.1) | MA3H-T13130C | 5R4T | 3 | |||||
| 1.8 | 11.46 | 28.5(30.6) | MA3H-T13180C | 8R4T | 3 | |||||
| 2.3 | 1500（3000） | 14.64 | 34.8(36.9) | MA3H-T13230C | 8R4T | 3 | ||||
| 2.9 | 1500（4500） | 18.46 | 42.2 | MA3H-T13290C | 12RT | 2.5 |
