▲ 高标准，高要求。工业级的设计标准，能够在恶劣环境下长时间稳定可靠运行。
▲ 高配置，大存储。采用四核1GHz CPU 主频，256FLASH+256MB DDR3 更大空间。
▲ 串行接口更丰富。支持RS485/RS232/RS422 和RS485 可同时连接更多设备。
▲ 二次开发方便。支持梯形图和脚本编程运算。
▲ 组网功能强大。网口/ 串口支持一屏多机、一机多屏。
▲ 细致的结构设计。背面防尘槽设计，有效防尘。
| 型号 | 液晶屏 | 分辨率 | USB Host | USB Slave | 串行接口 | 以太网 | 外形尺寸 |
样本下载 |
|---|---|---|---|---|---|---|---|---|
| UH 404S | 4.3"TFT | 480×272 | USB2.0×1，Type A（USB1），支持U盘更新固件、组态和存储数据 | Type C，支持供电、程序上下载 | COM1：RS485 COM2：RS232 |
不支持 |
138×101×32mm |
|

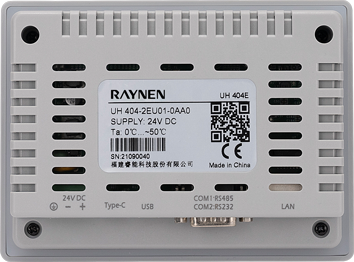

| UH 404E | 4.3"TFT | 480×272 | USB2.0×1，Type A（USB1），支持U盘更新固件、组态和存储数据 | Type C，支持供电、程序上下载 | COM1：RS485 COM2：RS232 |
10M/100 M自适应 |
138×101×32mm | |
| UH 407S | 7"TFT | 800×480 | USB2.0×1，Type A（USB1），支持U盘更新固件、组态和存储数据 | USB2.0×1，Type B（USB2），支持程序上传下载 | COM1：RS485/RS422 COM2：RS232 COM3：RS485 | 不支持 | 203×149×32mm | |
| UH 407E | 7"TFT | 800×480 | USB2.0×1，Type A（USB1），支持U盘更新固件、组态和存储数据 | USB2.0×1，Type B（USB2），支持程序上传下载 | COM1：RS485/RS422 COM2：RS232 COM3：RS485 |
10M/100 M自适应 |
203×149×32mm | |
| UH 410E | 10"TFT | 1024×600 | USB2.0×1，Type A（USB1），支持U盘更新固件、组态和存储数据 | USB2.0×1，Type B（USB2），支持程序上传下载 | COM1：RS485/RS422 COM2：RS232 COM3：RS485 |
10M/100 M自适应 |
273×193×32mm |
■ 性能规格：
| 项目 | 性能规格 | ||||
|---|---|---|---|---|---|
| 产品型号 | UH 404S | UH 404E | UH 407S | UH 407E | UH 410E |
| 液晶屏 | 4.3″TFT | 7″ TFT | 10″ TFT | ||
| 显示色彩 | 65535 色 | ||||
| 分辨率 | 480×272 | 800 × 480 | 1024 × 600 | ||
| 背光类型 | LED | ||||
| 显示亮度 | 350cd/m² | ||||
| 液晶寿命 | 30,000 小时 | ||||
| 触控类型 | 4 线电阻式 | ||||
| 处理器 | 1GHz 四核主频 | ||||
| 存储 | 256MB FLASH+128MB DDR3 | ||||
| USB Host | USB2.0 x 1，Type A(USB1)，支持U 盘更新固件、组态和存储数据 | ||||
| USB Slave | Type-C，支持供电、程序上下载 | USB2.0 x 1，Type B(USB2)，支持程序上传下载 | |||
| 串行接口 | COM1:RS485 COM2:RS232 | COM1:RS485/RS422 COM2:RS232 COM3:RS485 | |||
| 以太网 | 不支持 | 10M/100M 自适应 | 不支持 | 10M/100M 自适应 | |
| DB9 | 公头 | ||||
■ 电气规格：
| 项 目 | 电气规格 | |||||
|---|---|---|---|---|---|---|
| 产品型号 | UH 404S | UH 404E | UH 407S | UH 407E | UH 410E | |
| 额定功率 | 3W | 7.2W | ||||
| 供电电源 | 24V DC | |||||
| 输入范围 | 20.4 ~ 28.8V DC | |||||
| 允许失电 | 10ms | |||||
| 绝缘电阻 | 超过50MΩ@500V DC | |||||
| 耐压性能 | 500V AC 1 分钟 | |||||
■ 产品认证：
| 项 目 | 产品认证 | |||||
|---|---|---|---|---|---|---|
| 产品型号 | UH 404S | UH 404E | UH 407S | UH 407E | UH 410E | |
| 前面板防护等级 | 符合IP65 认证(4208-93) | |||||
| CE 认证 | 符合CE 认证(EN61000-6-2:2005/EN61000-6-4:2007) | |||||
